Predictive Maintenance dalam CMMS: Maintenance Berbasis Kondisi
Kamis, 4 Desember 2025
Predictive Maintenance (PdM) adalah pendekatan maintenance berbasis kondisi yang menggunakan data pengukuran untuk memprediksi kapan suatu komponen akan mengalami kegagalan. Berbeda dengan Preventive Maintenance yang dilakukan berdasarkan jadwal tetap, PdM dilakukan berdasarkan kondisi aktual mesin.
Sistem CMMS mendukung PdM dengan fitur Standards Management yang memungkinkan pengelolaan standar pengukuran internasional dan evaluasi kondisi mesin secara otomatis berdasarkan hasil pengukuran.
Preventive Maintenance: "Ganti oli setiap 3 bulan"
Predictive Maintenance: "Ganti oli ketika hasil analisis menunjukkan kontaminasi melebihi threshold"
Prinsip Dasar Predictive Maintenance
PdM bekerja berdasarkan prinsip bahwa kebanyakan kegagalan mesin tidak terjadi secara tiba-tiba, melainkan melalui proses degradasi yang dapat dideteksi melalui pengukuran.
P-F Curve (Potential Failure - Functional Failure)
- Point P (Potential Failure): Titik dimana degradasi mulai terdeteksi melalui pengukuran
- Point F (Functional Failure): Titik dimana mesin tidak dapat beroperasi
- P-F Interval: Waktu antara deteksi awal hingga kegagalan - inilah window untuk tindakan preventif

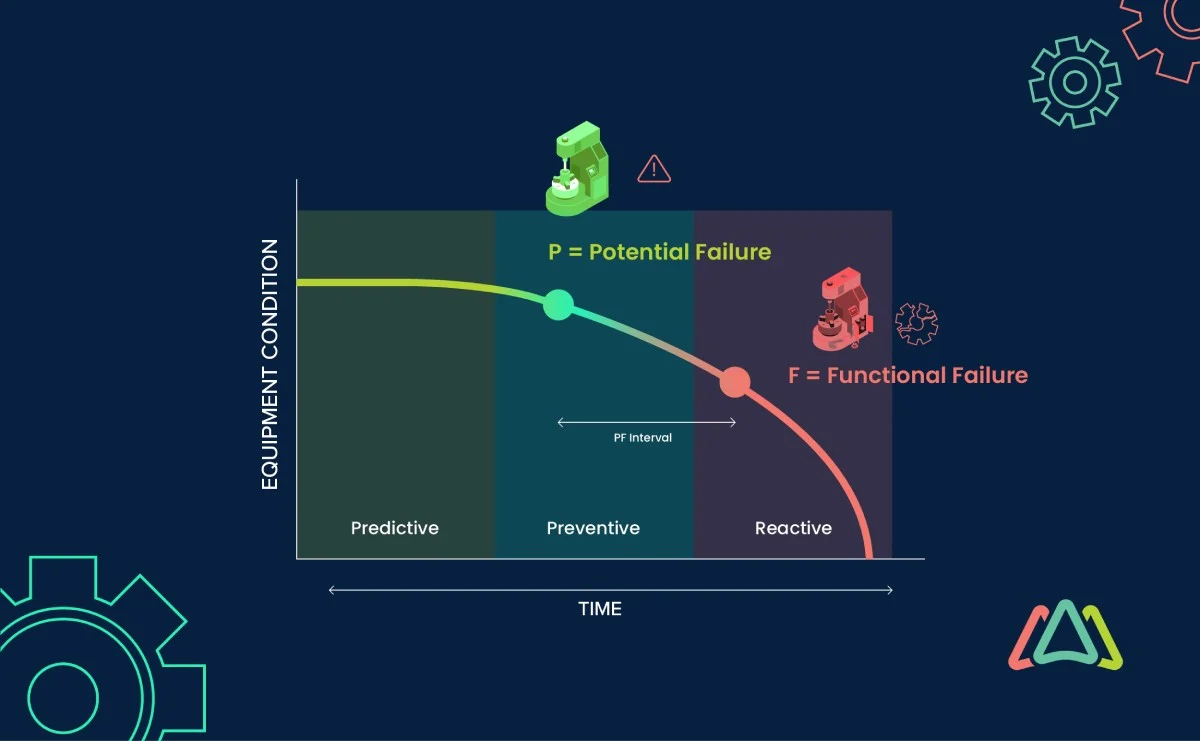

Gambar: P-F Curve (Potential Failure - Functional Failure)
Penjelasan P-F Curve:
1. Kondisi Normal (Normal Operating Condition): Mesin beroperasi dalam kondisi optimal tanpa tanda-tanda degradasi yang terdeteksi.
2. Point P - Potential Failure: Titik dimana degradasi mulai dapat dideteksi melalui teknik condition monitoring seperti vibration analysis, thermography, atau oil analysis. Pada titik ini, mesin masih berfungsi normal, namun sudah menunjukkan tanda-tanda awal kerusakan.
3. P-F Interval: Periode kritis antara deteksi awal degradasi (Point P) hingga kegagalan fungsional (Point F). Interval ini bervariasi tergantung jenis komponen dan tingkat degradasi. Semakin panjang P-F Interval, semakin banyak waktu untuk merencanakan dan melaksanakan maintenance.
4. Degradasi (Degradation): Proses penurunan kondisi yang terjadi secara bertahap. Kurva menunjukkan bahwa degradasi tidak linear - semakin mendekati Point F, laju degradasi semakin cepat.
5. Point F - Functional Failure: Titik dimana mesin tidak dapat lagi berfungsi sesuai dengan spesifikasinya. Pada titik ini, breakdown sudah terjadi dan mesin memerlukan perbaikan segera.
6. Tujuan Predictive Maintenance: Mendeteksi degradasi sedini mungkin (mendekati Point P) sehingga maintenance dapat dilakukan dalam P-F Interval, sebelum mencapai Point F. Ini memungkinkan perencanaan maintenance yang optimal dan menghindari breakdown yang tidak terduga.
Teknik Condition Monitoring
- Vibration Analysis: Mengukur getaran untuk mendeteksi unbalance, misalignment, bearing wear
- Thermography: Mengukur suhu untuk mendeteksi overheating, loose connection
- Oil Analysis: Analisis oli untuk mendeteksi wear particle, kontaminasi
- Ultrasound: Mendeteksi kebocoran, arcing, bearing fault
- Motor Current Analysis: Analisis arus motor untuk mendeteksi rotor/stator problem
Standards Management dalam CMMS
CMMS menyimpan standar-standar pengukuran yang menjadi acuan untuk evaluasi kondisi mesin.
ISO 10816 - Mechanical Vibration
Standar internasional untuk evaluasi getaran mesin berdasarkan velocity (mm/s RMS).
| Class | Tipe Mesin | Zone A (Good) | Zone B (Acceptable) | Zone C (Unsatisfactory) | Zone D (Unacceptable) |
|---|---|---|---|---|---|
| Class I | Small machines ≤15 kW | ≤ 0.71 | 0.71 - 1.8 | 1.8 - 4.5 | > 4.5 |
| Class II | Medium machines 15-75 kW | ≤ 1.12 | 1.12 - 2.8 | 2.8 - 7.1 | > 7.1 |
| Class III | Large machines on rigid foundation | ≤ 1.8 | 1.8 - 4.5 | 4.5 - 11.2 | > 11.2 |
| Class IV | Large machines on soft foundation | ≤ 2.8 | 2.8 - 7.1 | 7.1 - 18 | > 18 |
Interpretasi Zone:
- Zone A (Green): Kondisi baik, operasi normal
- Zone B (Yellow): Masih acceptable untuk operasi jangka panjang
- Zone C (Orange): Tidak memuaskan, perlu tindakan dalam waktu dekat
- Zone D (Red): Tidak acceptable, risiko kerusakan, stop mesin segera
Insulation Class - Motor Elektrik
Klasifikasi batas temperatur untuk insulasi motor elektrik.
| Insulation Class | Max Temperature (°C) | Hotspot Allowance (°C) | Typical Application |
|---|---|---|---|
| Class A | 105°C | +5 | Old motors, jarang digunakan |
| Class B | 130°C | +10 | Standard industrial motors |
| Class F | 155°C | +10 | Most common industrial |
| Class H | 180°C | +15 | High temperature applications |
Setiap kenaikan 10°C di atas rating akan mengurangi umur insulasi menjadi setengahnya. Motor Class F yang dioperasikan pada 165°C (10°C above rated) akan memiliki umur insulasi hanya 50% dari normal.
Value Measurement dalam CMMS
Teknisi melakukan pengukuran dan input data ke CMMS untuk evaluasi otomatis.
Workflow Pengukuran
- Jadwal Pengukuran: Sistem generate jadwal berdasarkan interval yang ditentukan
- Eksekusi: Teknisi melakukan pengukuran menggunakan alat ukur
- Input Data: Nilai pengukuran diinput ke CMMS
- Auto Evaluation: Sistem membandingkan dengan standar
- Alert Generation: Jika melebihi threshold, sistem generate alert
- Work Order: Jika diperlukan, otomatis create WO untuk tindak lanjut
Contoh Input Pengukuran
| Parameter | Measured Value | Standard | Status |
|---|---|---|---|
| Motor Vibration (DE) | 2.1 mm/s | ≤ 2.8 (Class II) | 🟢 Zone B |
| Motor Vibration (NDE) | 3.5 mm/s | ≤ 2.8 (Class II) | 🟡 Zone C |
| Motor Temperature | 142°C | ≤ 155°C (Class F) | 🟢 Normal |
| Bearing Temperature | 78°C | ≤ 80°C | 🟡 Warning |
Trend Analysis
Kekuatan utama PdM adalah kemampuan melihat tren dari waktu ke waktu.
Manfaat Trend Analysis
- Prediksi Kegagalan: Melihat kapan nilai akan mencapai threshold berdasarkan tren
- Perencanaan Maintenance: Menjadwalkan maintenance sebelum kegagalan
- Deteksi Anomali: Perubahan mendadak menunjukkan masalah baru
- Evaluasi Efektivitas: Melihat apakah maintenance berhasil menurunkan degradasi
Contoh Trend
Pengukuran vibration motor selama 6 bulan:
| Bulan | Nilai (mm/s) | Trend |
|---|---|---|
| Januari | 1.2 | - |
| Februari | 1.4 | ↑ +0.2 |
| Maret | 1.8 | ↑ +0.4 |
| April | 2.3 | ↑ +0.5 |
| Mei | 2.9 | ↑ +0.6 ⚠️ |
| Juni | 3.8 | ↑ +0.9 🔴 |
Analisis: Tren menunjukkan peningkatan akselerasi. Prediksi: akan mencapai Zone D dalam 2-3 minggu. Tindakan: jadwalkan penggantian bearing segera.
Implementasi PdM di Industri Footwear
Mesin yang Cocok untuk PdM
- Motor-driven Equipment: Conveyor, blower, pump - monitoring vibration dan temperature
- Hydraulic Systems: Cutting press, molding - monitoring pressure dan oil condition
- Heating Elements: Molding, laminating - monitoring temperature stability
- Compressed Air: Pneumatic tools - monitoring pressure dan leak
Jadwal Monitoring Tipikal
| Parameter | Frekuensi | Alat Ukur |
|---|---|---|
| Vibration | Monthly atau saat PM | Vibration meter, analyzer |
| Temperature | Weekly atau continuous | Infrared thermometer, thermal camera |
| Oil Analysis | Quarterly | Laboratory testing |
| Insulation Resistance | Yearly atau saat overhaul | Megger, insulation tester |
Keuntungan PdM vs PM Tradisional
| Aspek | Preventive Maintenance | Predictive Maintenance |
|---|---|---|
| Basis | Waktu/Usage interval | Kondisi aktual |
| Risiko Over-maintenance | Tinggi | Rendah |
| Risiko Under-maintenance | Medium | Rendah |
| Biaya Spare Parts | Lebih tinggi (replace preventif) | Optimal (replace saat diperlukan) |
| Kompleksitas | Sederhana | Memerlukan expertise dan alat ukur |
| Initial Investment | Rendah | Lebih tinggi (alat monitoring) |
Predictive Maintenance adalah evolusi dari Preventive Maintenance. Dengan menggunakan data pengukuran dan standar internasional, organisasi dapat melakukan maintenance pada waktu yang tepat - tidak terlalu dini (waste) dan tidak terlalu lambat (breakdown). CMMS memfasilitasi PdM dengan fitur standards management, trend analysis, dan alert system yang terotomatisasi.
📚 Sumber Materi
Artikel ini disusun berdasarkan referensi berikut:
- Moubray, J. (1997). Reliability-centered Maintenance. Industrial Press.
- ISO 10816-1:1995. Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts.
- ISO 13373-1:2002. Condition monitoring and diagnostics of machines - Vibration condition monitoring.
- Rao, B. K. N. (1996). Handbook of Condition Monitoring. Elsevier Science.
- Wireman, T. (2010). Computerized Maintenance Management Systems. Industrial Press.
